¿Cómo analiza un comprobador de contador de descargas de pararrayos la forma de onda de la descarga?

En el campo de los sistemas de energía eléctrica, la seguridad y confiabilidad de los equipos son de suma importancia. Los contadores de descarga de pararrayos desempeñan un papel crucial para garantizar el correcto funcionamiento de los pararrayos. Estos probadores están diseñados para analizar las formas de onda de descarga de los pararrayos, lo que proporciona información valiosa sobre el rendimiento y el estado de los pararrayos. Como proveedor líder de contadores de descarga de pararrayos, conocemos bien el proceso de análisis de formas de onda de descarga y nos gustaría compartir nuestro conocimiento con usted.

Comprensión de los conceptos básicos de las formas de onda de descarga de los pararrayos

Antes de profundizar en cómo un contador de descarga de pararrayos analiza la forma de onda de descarga, es esencial comprender qué es una forma de onda de descarga. Cuando ocurre un rayo o una sobretensión, el pararrayos conduce el exceso de energía eléctrica a tierra. La corriente que fluye a través del pararrayos durante este proceso crea una forma de onda específica. Esta forma de onda contiene información sobre la magnitud, duración y frecuencia de la descarga.

La forma de la onda de descarga puede variar dependiendo de varios factores, como el tipo de pararrayos, la magnitud de la sobretensión y las características del sistema de energía. Por ejemplo, un pararrayos de óxido de zinc puede tener una forma de onda de descarga diferente en comparación con un pararrayos de carburo de silicio. Comprender estas formas de onda es crucial para evaluar el rendimiento del pararrayos y detectar cualquier problema potencial.

El papel de un probador de contador de descarga de pararrayos

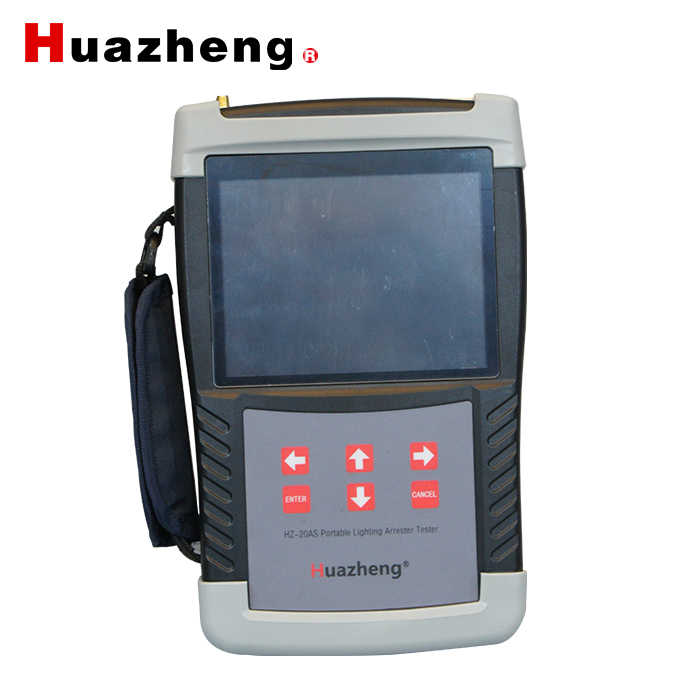

Un contador de descarga de pararrayos es un dispositivo especializado que se utiliza para medir y analizar las formas de onda de descarga de los pararrayos. NuestroEquipo de prueba portátil para pararrayosestá diseñado para proporcionar mediciones precisas y confiables. Está equipado con sensores avanzados y capacidades de procesamiento de señales para capturar y analizar las formas de onda de descarga.

El probador primero detecta la corriente que fluye a través del descargador durante un evento de descarga. Luego convierte esta corriente en una señal de voltaje, que puede procesarse aún más. La señal de voltaje se digitaliza mediante un convertidor analógico a digital (ADC). Luego, esta señal digital se analiza utilizando varios algoritmos y técnicas.

Análisis de la forma de onda de descarga

Captura de forma de onda

El primer paso para analizar la forma de onda de descarga es capturarla con precisión. Nuestros contadores de descarga de pararrayos están diseñados para tener una alta tasa de muestreo, lo que les permite capturar las formas de onda que cambian rápidamente asociadas con rayos y sobretensiones. La frecuencia de muestreo determina cuántos puntos de datos se toman por segundo y una frecuencia de muestreo más alta proporciona una representación más detallada de la forma de onda.

Una vez que se captura la forma de onda, se almacena en la memoria del probador para su posterior análisis. El probador puede almacenar múltiples formas de onda, lo que permite comparar diferentes eventos de descarga.

Análisis de características de forma de onda

Después de capturar la forma de onda, el contador de descarga del pararrayos analiza varias características clave de la forma de onda. Estas características incluyen:

• Corriente máxima: La corriente máxima es el valor máximo de la corriente durante el evento de descarga. Proporciona una indicación de la magnitud del aumento. NuestroProbador de contador de descarga de pararrayos de 3kVes capaz de medir con precisión la corriente máxima, lo cual es esencial para evaluar el rendimiento del descargador.
• Duración: La duración de la descarga es el tiempo desde el inicio hasta el final del flujo de corriente. Una duración más larga puede indicar una sobretensión más severa o un problema con la capacidad del descargador para conducir la energía rápidamente.
• tiempo de subida: El tiempo de subida es el tiempo que tarda la corriente en alcanzar su valor máximo. Un tiempo de aumento rápido puede ser una indicación de un aumento repentino de energía.

Análisis de frecuencia

Además de analizar las características de la forma de onda en el dominio del tiempo, el contador de descarga de pararrayos también realiza análisis de frecuencia. El contenido de frecuencia de la forma de onda puede proporcionar información sobre la naturaleza de la sobretensión. Por ejemplo, los componentes de alta frecuencia pueden estar asociados con rayos, mientras que los componentes de baja frecuencia pueden estar relacionados con perturbaciones del sistema eléctrico.

NuestroEquipo de prueba portátil para supresores de sobretensiones de óxido metálicoUtiliza técnicas avanzadas de transformada de Fourier para convertir la forma de onda en el dominio del tiempo al dominio de la frecuencia. Esto permite un análisis más detallado de los componentes de frecuencia de la forma de onda.

Usando los resultados del análisis

Los resultados del análisis obtenidos del contador de descarga de pararrayos se pueden utilizar de varias maneras. En primer lugar, pueden utilizarse para evaluar el rendimiento del pararrayos. Si la corriente máxima o la duración de la descarga están fuera del rango normal, puede indicar que el descargador no está funcionando correctamente.

En segundo lugar, los resultados del análisis se pueden utilizar para el mantenimiento predictivo. Al monitorear las formas de onda de descarga a lo largo del tiempo, es posible detectar tendencias y predecir cuándo será necesario reemplazar un pararrayos. Esto puede ayudar a prevenir fallas inesperadas y reducir el tiempo de inactividad en el sistema de energía.

Conclusión

En conclusión, analizar la forma de onda de descarga de un descargador es un proceso crítico para garantizar la seguridad y confiabilidad de los sistemas de energía eléctrica. Nuestros contadores de descarga de pararrayos están diseñados para proporcionar un análisis preciso y detallado de estas formas de onda. Al comprender las características de la forma de onda de descarga, los operadores de sistemas eléctricos pueden tomar decisiones informadas sobre el mantenimiento y reemplazo de los pararrayos.

Si está interesado en comprar nuestros contadores de descarga de pararrayos o tiene alguna pregunta sobre nuestros productos, no dude en contactarnos para mayor discusión y negociación de adquisiciones.

Referencias

• Manual de protección y aparamenta del sistema de energía eléctrica
• Estándares IEEE sobre pararrayos y dispositivos de protección contra sobretensiones
