¿Cómo usar un probador HIPOT de AC DC para fines de control de calidad?

El control de calidad es un aspecto crítico de la fabricación, especialmente cuando se trata de productos eléctricos. Un probador HIPOT AC DC es una herramienta indispensable para garantizar la seguridad y la confiabilidad de los equipos eléctricos. Como proveedor líder de probadores HIPOT de AC DC, estoy aquí para compartir con usted cómo usar este equipo de manera efectiva para fines de control de calidad.

Comprender el probador de hipot de AC DC

Antes de profundizar en el uso, es esencial comprender qué es un probador de HIPOT AC. Un probador HIPOT, abreviatura de probador de alto potencial, está diseñado para realizar pruebas de resistencia dieléctrica y resistencia a aislamiento en dispositivos eléctricos. Aplica un alto voltaje al dispositivo bajo prueba (DUT) durante un período especificado para verificar si el aislamiento puede soportar el voltaje aplicado sin descomponer.

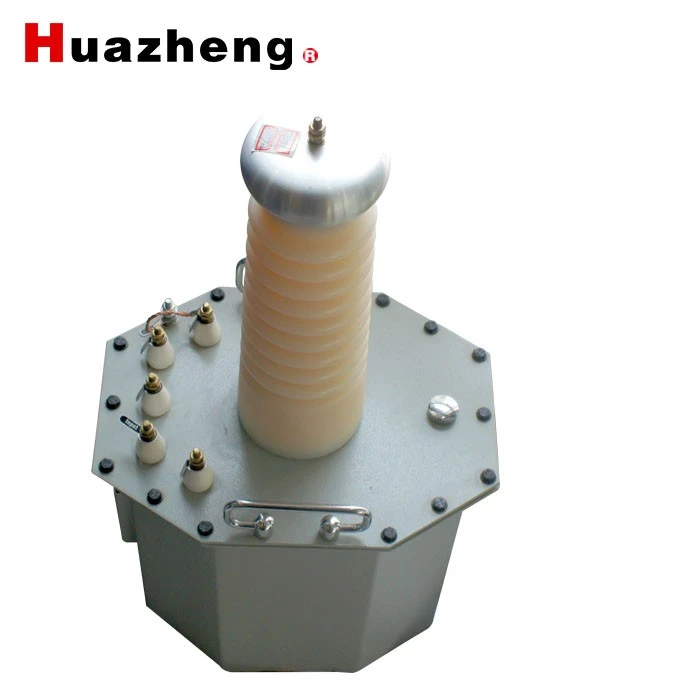

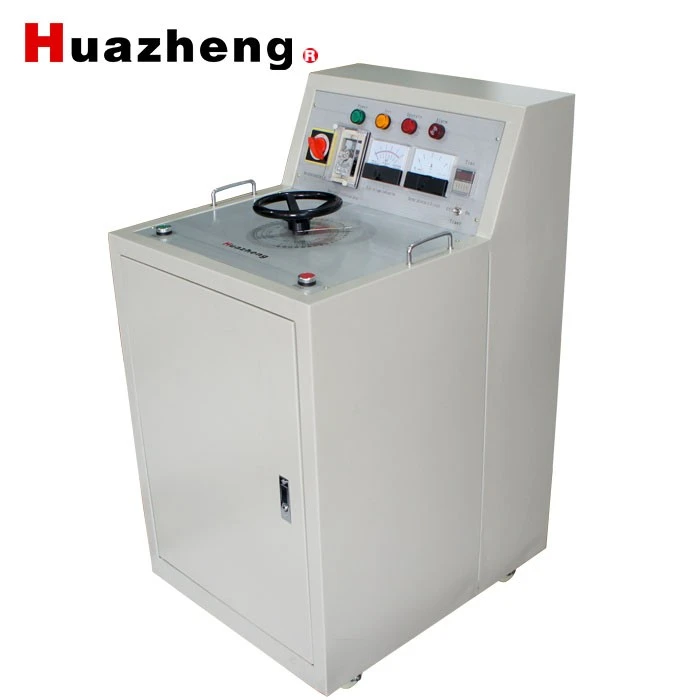

Existen diferentes tipos de probadores de hipot en nuestra gama de productos, como elTransformador de pruebas de alto voltaje de 200KVA 250kV, elTransformador de prueba de tipo seco, y elTester de hipot de AC DC de AC DC de aceite de 100kV. Cada tipo tiene sus propias ventajas y es adecuada para diferentes aplicaciones.

Preparaciones previas a la prueba

1. Seguridad ante todo
   • La seguridad es de suma importancia cuando se trabaja con equipos de alto voltaje. Asegúrese de usar equipo de protección personal (PPE) apropiado, como guantes aislados y gafas de seguridad.
   • Configure el área de prueba en un ambiente bien ventilado y seco. Marque el área de prueba claramente para evitar el acceso no autorizado.
2. Inspeccionar el probador
   • Antes de cada uso, inspeccione visualmente el probador de hipot en busca de signos de daño, como cables agrietados o conexiones sueltas.
   • Verifique el estado de calibración del probador. Un probador calibrado adecuadamente es crucial para resultados precisos de las pruebas. Si el probador se debe calibrar, envíelo a un laboratorio de calibración calificado.
3. Entender el dut
   • Familiarícese con las especificaciones eléctricas del dispositivo bajo prueba. Esto incluye el voltaje nominal, la clase de aislamiento y los requisitos de prueba específicos proporcionados por el fabricante.
   • Asegúrese de que el DUT esté debidamente basado en la prueba. Un terreno inadecuado puede conducir a resultados de pruebas inexactos y representar un peligro de seguridad.

Realización de la prueba

1. Configuración de conexión
   • Conecte la salida de alto voltaje del probador HIPOT al terminal apropiado del DUT. Este suele ser el terminal vivo o caliente del dispositivo eléctrico.
   • Conecte el terminal de tierra del probador HIPOT a la conexión a tierra del DUT. Asegúrese de un buen contacto eléctrico para ambas conexiones.
2. Configuración de los parámetros de prueba
   • Determine el voltaje de prueba apropiado y el tiempo de prueba en función de las especificaciones del DUT. Por ejemplo, si el DUT está diseñado para operar a un voltaje nominal de 230V, el voltaje de prueba podría establecerse en un valor más alto (por ejemplo, 1000V) durante un período corto (por ejemplo, 60 segundos) para verificar la integridad del aislamiento.
   • Algunos probadores de hipot también le permiten establecer el límite de corriente de fuga. Este límite representa la corriente máxima permitida que puede fluir a través del aislamiento durante la prueba. Si la corriente de fuga medida excede este límite, el DUT falla la prueba.
3. Comenzando la prueba
   • Una vez que se realizan las conexiones y se establecen los parámetros, inicie la prueba. El probador HIPOT aumentará gradualmente el voltaje al voltaje de prueba establecido y lo mantendrá durante el tiempo de prueba especificado.
   • Monitoree la pantalla del probador durante la prueba. Mostrará el voltaje aplicado, la corriente de fuga y el tiempo de prueba transcurrido.
4. Interpretación de los resultados
   • Si la corriente de fuga permanece por debajo del límite establecido durante toda la prueba, el DUT pasa la prueba, lo que indica que el aislamiento está en buenas condiciones.
   • Si la corriente de fuga excede el límite o hay una caída repentina en el voltaje durante la prueba, indica una posible falla de aislamiento. En este caso, el DUT debe ser inspeccionado o reparado.

Publicar: procedimientos de prueba

1. Cerrar
   • Una vez completada la prueba, apague el probador de hipot y descargue el condensador de alto voltaje. Esto es importante para evitar una descarga eléctrica accidental.
   • Desconecte la prueba con cuidado del DUT cuidadosamente.
2. Documentación
   • Registre los resultados de la prueba, incluido el voltaje de prueba, el tiempo de prueba, la corriente de fuga mided y el estado de aprobación/falla del DUT. Esta documentación es útil para registros de control de calidad y trazabilidad.
3. Mantenimiento
   • Limpie el probador HIPOT regularmente para evitar que el polvo y los escombros se acumulen en los componentes internos.
   • Almacene el probador en un entorno seco y protegido cuando no esté en uso.

Solución de problemas

1. Sin salida de voltaje
   • Verifique la fuente de alimentación al probador HIPOT. Asegúrese de que el cable de alimentación esté correctamente enchufado y que el interruptor del circuito no esté tropezado.
   • Inspeccione los fusibles internos del probador. Un fusible soplado puede hacer que el probador pierda potencia o salida de voltaje.
2. Alta corriente de fuga
   • Primero, verifique las conexiones de prueba. Las conexiones sueltas o sucias pueden causar un aumento en la corriente de fuga medida.
   • Si las conexiones están bien, el DUT puede tener un problema de aislamiento real. Inspeccione el DUT para cualquier signo visible de daño, como grietas o quemaduras en el aislamiento.

Importancia de usar un probador HIPOT de CC DC en control de calidad

1. Garantía de seguridad
   • Al usar un probador de hipot, los fabricantes pueden asegurarse de que sus productos eléctricos cumplan con los estándares de seguridad. Un producto con buen aislamiento puede evitar los riesgos de descargas eléctricas y incendios, protegiendo a los usuarios de posibles daños.
2. Confiabilidad del producto
   • El control de calidad a través de las pruebas HIPOT ayuda a identificar posibles problemas de aislamiento al principio del proceso de fabricación. Esto reduce la probabilidad de fallas de productos en el campo, mejorando la confiabilidad general de los productos.
3. Cumplimiento de los estándares
   • Muchas industrias tienen estrictos estándares de seguridad eléctrica que los productos deben cumplir. El uso de un probador HIPOT como parte del proceso de control de calidad garantiza que los productos cumplan con estos estándares, evitando posibles problemas legales.

Conclusión

El uso de un probador HIPOT de AC DC para control de calidad es un paso vital en la fabricación de productos eléctricos. Como proveedor, estamos comprometidos a proporcionar probadores de hipot de alta calidad que satisfagan las diversas necesidades de nuestros clientes. Si está interesado en comprar un probador de HIPOT AC DC o tener alguna pregunta sobre nuestros productos, no dude en contactarnos para más discusiones y oportunidades de adquisición.

Referencias

• Normas de seguridad eléctrica (Código Nacional Eléctrico, Normas Internacionales de la Comisión Electrotécnica)
• Manuales del fabricante de probadores de hipot de AC DC
