¿Es un probador de resistencia de aislamiento de 5 kV adecuado para pruebas de cables subterráneos?

Cuando se trata de probar cables subterráneos, seleccionar el equipo de prueba adecuado es crucial para garantizar resultados confiables y precisos. Entre las diversas herramientas de prueba disponibles, el probador de resistencia de aislamiento de 5 kV es una opción popular. Pero la pregunta sigue siendo: ¿es un probador de resistencia de aislamiento de 5 kV adecuado para pruebas de cables subterráneos? En esta publicación de blog, como proveedor de este tipo de probadores, profundizaré en este tema para brindarle una respuesta completa.

Comprensión de los conceptos básicos de las pruebas de cables subterráneos y la resistencia del aislamiento

Los cables subterráneos son una parte integral de los sistemas de distribución de energía modernos. Están enterrados bajo tierra para transmitir electricidad, lo que ofrece ventajas como un impacto visual mínimo y protección contra factores ambientales. Sin embargo, con el tiempo, el aislamiento de estos cables puede degradarse por diversos motivos, entre ellos la entrada de humedad, tensiones mecánicas y ataques químicos. Esta degradación puede provocar fallas en el aislamiento, lo que puede provocar cortes de energía, riesgos para la seguridad y reparaciones costosas.

La prueba de resistencia del aislamiento es un método común utilizado para evaluar el estado del aislamiento del cable. Midiendo la resistencia del aislamiento, podemos determinar si el aislamiento está intacto o si hay algún fallo presente. Un valor alto de resistencia de aislamiento indica un buen aislamiento, mientras que un valor bajo sugiere una posible degradación o daño del aislamiento.

El papel de un probador de resistencia de aislamiento de 5 kV

Un probador de resistencia de aislamiento de 5 kV está diseñado para aplicar un voltaje de corriente continua (CC) de 5000 voltios al aislamiento del cable y medir la corriente resultante. Basándose en la ley de Ohm (R = V/I), se puede calcular la resistencia de aislamiento. Cuanto mayor sea el voltaje aplicado durante la prueba, más sensible se vuelve la prueba, lo que permite detectar incluso pequeños defectos de aislamiento.

El nivel de voltaje de 5 kV se elige a menudo para pruebas de resistencia de aislamiento porque proporciona un equilibrio entre la capacidad de detectar problemas de aislamiento y la seguridad del personal de prueba y del equipo. A este nivel de voltaje, el probador puede tensar eficazmente el aislamiento sin causar daños a cables relativamente sanos.

Idoneidad de un probador de resistencia de aislamiento de 5 kV para pruebas de cables subterráneos

Ventajas

• Amplia aplicabilidad: Muchos cables subterráneos, especialmente los utilizados en redes de distribución de baja y media tensión, son adecuados para realizar pruebas con un probador de resistencia de aislamiento de 5 kV. Estos cables suelen tener un aislamiento de 1 kV a 33 kV, y un voltaje de prueba de 5 kV puede evaluar adecuadamente su condición de aislamiento.
• Portabilidad y facilidad de uso: Los probadores de resistencia de aislamiento de 5 kV son generalmente compactos y livianos, lo que los hace fáciles de transportar al sitio de prueba, lo cual es particularmente útil cuando se trata de cables subterráneos ubicados en varios lugares. También son relativamente fáciles de operar y requieren una capacitación mínima para el personal de pruebas.
• Rentable: En comparación con los probadores de resistencia de aislamiento de voltaje más alto, los probadores de 5 kV son más asequibles. Esto los convierte en una opción rentable para las pruebas de aislamiento de rutina de cables subterráneos, especialmente para contratistas o empresas de servicios públicos de tamaño pequeño y mediano.

Limitaciones

• Detección limitada de defectos profundos: En algunos casos, especialmente para cables subterráneos de alta tensión o cables con aislamiento grueso, una tensión de prueba de 5 kV puede no ser suficiente para detectar defectos de aislamiento profundos. Estos defectos pueden requerir que se revele un voltaje de prueba más alto.
• Susceptibilidad a la contaminación de la superficie: La contaminación de la superficie del cable, como suciedad, humedad o depósitos de sal, puede afectar significativamente la medición de la resistencia del aislamiento. Es posible que una prueba de 5 kV no pueda distinguir entre fugas superficiales y degradación real del aislamiento, lo que genera resultados de prueba inexactos.

Casos en los que puede ser necesario un probador de voltaje más alto

En determinadas situaciones, un probador de resistencia de aislamiento de 5 kV puede no ser suficiente y es posible que se necesite un probador de voltaje más alto. Por ejemplo:

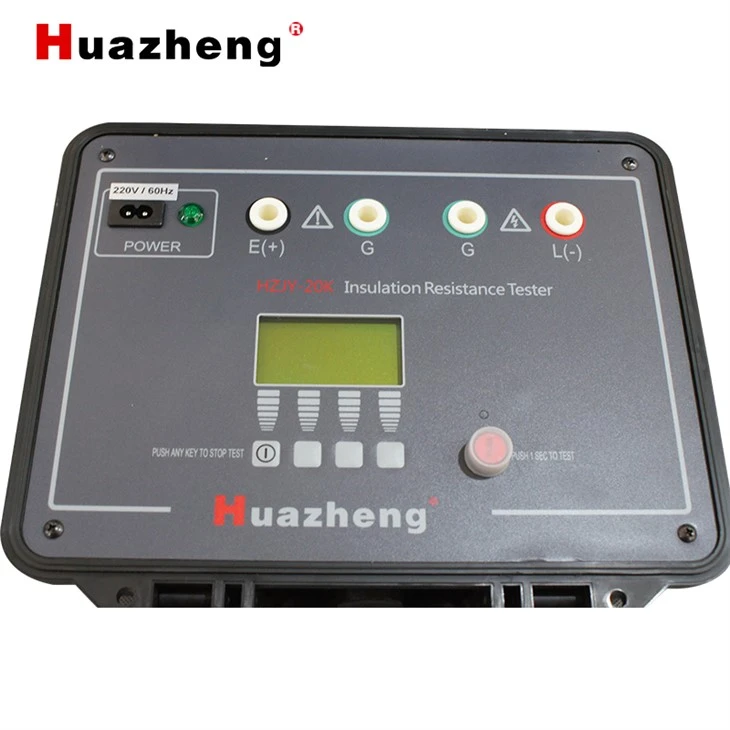

• Cables de alto voltaje: Para cables subterráneos que funcionan con voltajes superiores a 33 kV, es posible que se requiera una prueba de voltaje más alto, como 15 kV o 20 kV, para evaluar con precisión la condición del aislamiento. Nuestra empresa ofreceHZJY - Equipo de medición de resistencia de aislamiento de 15K 15kV HVyHZJY - Equipo de prueba de resistencia de aislamiento de 20K 20000V 20kV Digitalpara aplicaciones de alto voltaje.
• Cables largos o fuertemente aislados: Los cables más largos o con aislamiento más grueso pueden requerir un voltaje de prueba más alto para penetrar el aislamiento y detectar posibles defectos. Es posible que una prueba de 5 kV no proporcione suficiente tensión al aislamiento para descubrir estos problemas.

Mejores prácticas para utilizar un probador de resistencia de aislamiento de 5 kV para pruebas de cables subterráneos

Para garantizar resultados de prueba precisos y confiables cuando se utiliza un probador de resistencia de aislamiento de 5 kV para pruebas de cables subterráneos, se deben seguir las siguientes mejores prácticas:

• Preparación adecuada: Antes de realizar la prueba, el cable debe limpiarse a fondo para eliminar cualquier contaminación de la superficie. Esto se puede hacer utilizando un producto de limpieza adecuado y un paño limpio. El cable también debe desconectarse de todas las fuentes de alimentación y conectarse a tierra para garantizar la seguridad.
• Configuraciones de prueba correctas: El probador debe configurarse en el voltaje y el tiempo de prueba adecuados. El tiempo de prueba debe ser lo suficientemente largo para permitir que el aislamiento se estabilice y proporcione una medición precisa. Normalmente, se recomienda un tiempo de prueba de 1 a 5 minutos.
• Múltiples medidas: Para obtener resultados más precisos, se deben tomar múltiples mediciones en diferentes puntos a lo largo del cable. Esto puede ayudar a identificar cualquier problema de aislamiento localizado.
• Comparación con datos históricos: Si están disponibles, los resultados de las pruebas actuales deben compararse con datos históricos para detectar cualquier tendencia en la degradación del aislamiento. Una disminución significativa en la resistencia del aislamiento con el tiempo puede indicar un problema potencial.

Conclusión

En conclusión, un probador de resistencia de aislamiento de 5 kV puede ser una herramienta adecuada para probar muchos cables subterráneos, especialmente aquellos en redes de distribución de baja a media tensión. Ofrece varias ventajas, incluida una amplia aplicabilidad, portabilidad y rentabilidad. Sin embargo, también tiene sus limitaciones, especialmente cuando se trata de cables de alta tensión o cables con aislamiento grueso.

Como proveedor de alta calidadDispositivo de prueba de resistencia de aislamiento de 5 kV, entendemos la importancia de elegir el equipo de prueba adecuado para sus necesidades específicas. Ya sea que necesite un probador de 5 kV para comprobaciones de rutina o un probador de voltaje más alto para aplicaciones más exigentes, podemos brindarle la solución adecuada.

Si está interesado en obtener más información sobre nuestros probadores de resistencia de aislamiento o desea analizar sus requisitos de prueba de cables, no dude en contactarnos para una consulta detallada y negociación de adquisiciones. Estamos comprometidos a brindarle los mejores productos y servicios para garantizar la seguridad y confiabilidad de sus sistemas de cable subterráneo.

Referencias

• Manual de pruebas de aislamiento eléctrico, IEEE Press
• Normas para pruebas de resistencia de aislamiento de cables de alimentación, publicaciones IEC
