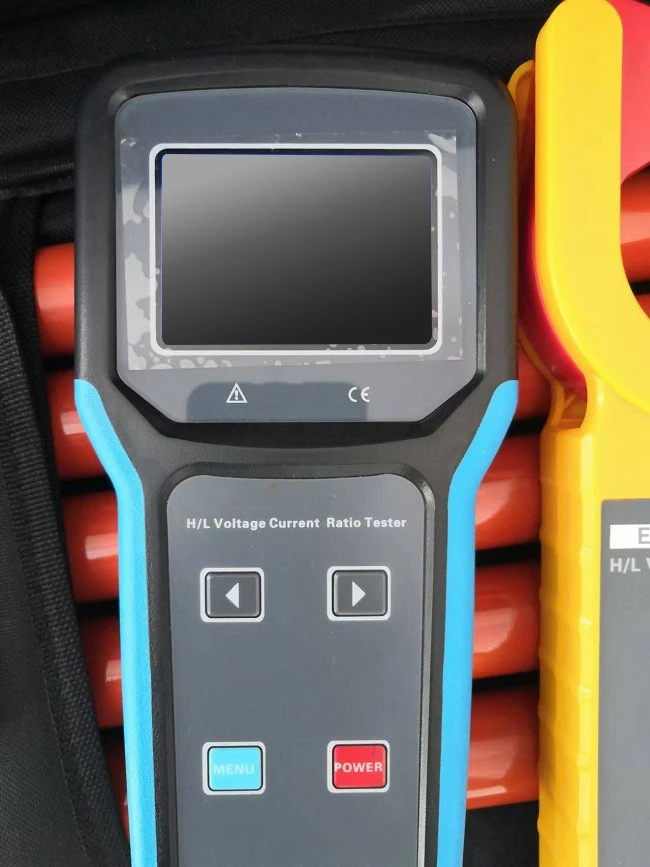

Probador inalámbrico de relación de alto voltaje HZM1010
El probador inalámbrico de relación de alto y bajo voltaje Huazheng HZM1010 también se llama probador de relación inalámbrico CT de alto y bajo voltaje. Consta de un detector de alto voltaje, una pinza amperimétrica de bajo voltaje, una unidad principal, una varilla aislante de alto voltaje, software de monitoreo y una línea de comunicación. El instrumento utiliza tecnología de procesamiento de circuitos digitales rápida. Puede conectar varillas de aislamiento para medir transformadores de corriente de alto-voltaje, transformadores primarios, corriente primaria de alto-voltaje y corriente secundaria de bajo-voltaje, todo mientras calcula bajo la condición de no desconectar ni apagar el sitio. Puede determinar la relación, la fase, la polaridad y el error de relación para voltajes inferiores a 60 kV.
Introducción del producto
El probador inalámbrico de relación de alto voltaje HZM1010 es un instrumento de prueba dedicado que se utiliza en sistemas de energía para la medición inalámbrica, rápida y de alta-precisión de relaciones de voltaje o corriente de equipos de alto-voltaje, como transformadores y transformadores de corriente.
Especificaciones técnicas
|
Ensayador |
detector de alto voltaje |
Unidad central (pinza actual) |
|
Rango |
0,0 mA-1200 A (50/60 Hz automático) |
0,0 mA-20A |
|
Resolución |
0,1 mA |
0,1 mA |
|
Tamaño de la mandíbula |
φ50mm |
φ7.5mm |
|
Exactitud |
±2%±5 dígitos |
±0,5%±5 dígitos |
|
Tasa de muestreo |
2 veces/segundo |
|
|
Función |
Corriente de bucle primario y secundario del transformador de corriente de alto-bajo voltaje, relación de transformación, polaridad, fase y prueba en línea-; relación de corriente y voltaje en ambos lados del transformador; prueba en línea-; prueba de corriente de carga |
|
|
Tipo de transmisión |
Transmisión inalámbrica, distancia de transmisión lineal 30 m. |
|
|
Cambiar mecanismo |
Cambio completamente automático |
|
|
Fuerza |
Batería alcalina DC6V 7# (1,5 V AAA×4) |
Batería alcalina DC7.5V 5# (1.5V LR6×5) |
|
Método de prueba |
Pinza CT |
|
|
Dimensiones |
Ancho/T/Al 87*37*262mm |
Anfitrión: ancho/largo/alto 100*35*204mm |
|
Pinza actual: W/T/H 42*20*137mm |
||
|
Modo de visualización |
LCD: 128 puntos × 64 puntos Luz de fondo de pantalla azul para lugares oscuros |
|
|
Tamaño de pantalla LCD |
62 mm × 44 mm |
|
|
Relación de cambio |
Tres tipos de visualización de la relación de transformación: (El circuito primario y secundario en realidad midió la relación de transformación actual; la relación de conversión del circuito secundario 5A; 10kV-Relación de conversión del transformador YY de 10kV/380V), la relación máxima de 1:1 millones |
|
|
Tensión de línea |
Prueba de línea con funda aislante por debajo de 60 kV o prueba de corriente de cable desnudo por debajo de 35 kV (con operación con varilla aislante) |
|
|
Longitud del cable |
Cable de pinza amperimétrica de 2 metros. |
|
|
Peso |
Peso total del instrumento: 7 kg (varilla aislada y paquete de instrumentos) |
|
|
Detector de alta presión: 370 g (batería incluida) |
||
|
Anfitrión: 409 g (incluida la batería) |
||
|
Pinza actual: 180g |
||
Ventajas del producto
Transmisión de datos inalámbrica:Tecnología inalámbrica RF con una distancia máxima de transmisión de 30 metros, lo que garantiza un funcionamiento seguro sin acercarse a zonas de alto-voltaje.
Amplio rango de medición:La relación de vueltas varía de 0,9 a 10000, adecuada para varios transformadores y transformadores de corriente/tensión.
Alta precisión de medición:Error de relación de vueltas Menor o igual a ±0,2%, de acuerdo con las normas IEC/IEEE, lo que garantiza datos confiables.
Pruebas síncronas de tres-fases:Fuente de señal de onda sinusoidal trifásica-integrada-, lo que permite que una conexión complete mediciones trifásicas-AB, BC y CA.
Gran capacidad de almacenamiento:La memoria interna almacena 500 conjuntos de datos, con soporte de exportación USB para análisis y archivo de datos.
Aplicaciones de productos
Subestaciones/Sistemas de Transmisión:Calibración de la relación CT/PT de alto-voltaje y mantenimiento regular.
Fabricantes de equipos:Pruebas de rendimiento de transformadores de corriente y aparamenta antes del envío.
Departamentos de Medición de Energía:Seguimiento de errores y verificación de la precisión de-transformadores de corriente de medición de alto voltaje.
Grandes Industrias/Centrales Eléctricas:Monitoreo preventivo del estado de transformadores de corriente de protección y medida.
Transporte ferroviario/ferrocarriles:Ensayos de relación de transformadores y transformadores de corriente de subestaciones de tracción.
Preguntas frecuentes
P: ¿Cuál es el voltaje o corriente mínimo de funcionamiento del dispositivo?
R: El dispositivo puede medir con precisión entradas de voltaje o corriente tan bajas como el 5% del valor nominal, cumpliendo con los requisitos de prueba en condiciones de baja excitación.
P: ¿Qué métodos de pago internacionales acepta su empresa?
R: Aceptamos métodos de pago internacionales comunes, como transferencia bancaria (T/T), carta de crédito (L/C) y Western Union.
P: ¿Cómo puedo obtener la lista de precios de productos o el precio de distribuidor más reciente?
R: Comuníquese con nuestro representante de ventas por correo electrónico en nuestro sitio web, brindándole la información de su empresa y los requisitos de compra, y le enviaremos la lista de precios más reciente.
P: ¿Cuál es el plazo de entrega habitual para la producción personalizada?
R: Los requisitos de personalización estándar (como paquetes de idiomas e impresión de logotipos) suelen tardar entre 7 y 10 días hábiles adicionales; La personalización del hardware normalmente requiere de 4 a 8 semanas.
P: ¿Qué debo hacer si el producto no funciona correctamente durante el período de garantía?
R: Comuníquese con nuestro departamento de servicio posventa-para solucionar problemas de forma remota. Si el problema no se puede resolver, será necesario enviar el producto a la fábrica para su reparación o reemplazo gratuito.
P: ¿Cómo garantiza su empresa la coherencia en la calidad de fabricación del producto?
R: Todos los procesos de producción siguen estrictamente las normas ISO 9001. Los componentes clave se fabrican utilizando SMT (tecnología de montaje en superficie) automatizada. Cada dispositivo se somete a una prueba de envejecimiento de 72 horas y a una inspección funcional completa antes del envío.
