Analizador CT PT Transformador de corriente de precisión 0.05% HZCT-100C

El sistema está equipado con sensores TEV compuestos, sensores de ultra frecuencia, transformadores de corriente de alta frecuencia y sensores ultrasónicos de alta sensibilidad para recolectar señales de descarga parciales de equipos de alto voltaje. Emplea técnicas de reducción de frecuencia multinivel para reducir la frecuencia de descarga de las señales, al tiempo que utiliza un circuito ADC de alta velocidad para la digitalización de la señal. Además, el procesamiento de señal digital y los métodos de filtrado adaptativo se utilizan para eliminar la interferencia, asegurando la confiabilidad de los datos de la prueba. Al recolectar señales de descargas parciales en diferentes equipos de alto voltaje, el sistema puede evaluar rápidamente el estado operativo del equipo. El probador se puede instalar para la detección en línea sin afectar la operación del equipo. Esta capacidad permite una evaluación oportuna del estado operativo del gabinete de apartamento, mejorando significativamente la confiabilidad, la seguridad y la eficiencia del equipo.

Envíeconsulta

Analizador CT PT Transformador de corriente de precisión 0.05% HZCT-100C

I. Característica

1. Calcula automáticamente los parámetros CT y VT, incluido el voltaje/corriente de punto de rodilla, la curva de error del 10%, el factor límite de precisión (ALF), el factor de seguridad del instrumento (FS), el segundo tiempo constante (TS), el coeficiente de remanencia (KR), la inducción saturada y insaturada, etc.
2. Las pruebas cumplen con varios estándares de transformadores, incluidos IEC 60044, GB 1208 (-1), GB 16847 (IEC 60044-6) y otros. El instrumento selecciona automáticamente el estándar de prueba apropiado en función del tipo de transformador y la calificación.
3. Basado en el principio avanzado de prueba de baja frecuencia, puede realizar pruebas de CT para voltajes de punto de rodilla de hasta 30 kV.
4. Interfaz amigable para el usuario con una pantalla gráfica clara y totalmente china.
5. El instrumento puede almacenar hasta 2000 conjuntos de datos de prueba, que no se perderán incluso cuando se encienda. Después de las pruebas, los datos se pueden transferir a una PC a través de USB para su análisis y convertirse en un informe de Word.
6. La prueba es simple y conveniente, con una operación de un solo clic para completar la resistencia secundaria, la excitación, la relación y las pruebas de polaridad.
7. Peso ligero y portátil, con un peso de menos de 9 kg.

Ii.panel

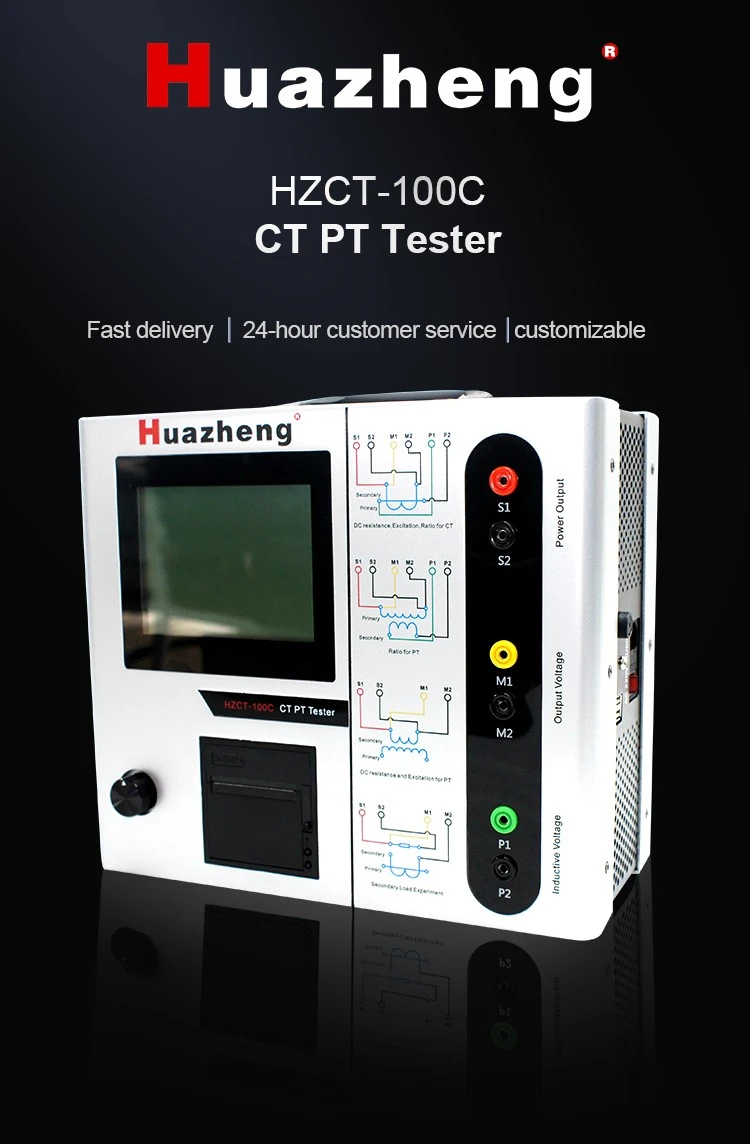

La estructura del panel de instrumentos es como se muestra en la figura derecha.

• Red S1, terminal S2 negro: potencia de salida de prueba

• amarillo M1, terminal M2 negro: medir el voltaje de salida

• Verde P1, terminal P2 negro: mida el voltaje inductivo

Transformer CT PT Analyzer 2

III. Parámetro técnico

		Transformer CT PT Ensayador
Uso		CT y VT
Producción		0 ~ 180vrms, 12arms, 18a (valor máximo)
Relación CT	Rango	1~40000
	exactitud	±0.05%
Relación PT	Rango	1~40000
	exactitud	±0.2%
Fase	Rango	± 5 minutos
	exactitud	0. 5min
Resistencia a DC	Rango	0~300Ω
	exactitud	2%±2mΩ
Carga	Rango	0 ~ 300VA
	exactitud	2%± 0. 2VA
Fuente de alimentación		AC220V ± 10%, 50/60Hz
Condición ambiental		Temperatura de funcionamiento: -10^οC ~50^οC, humedad: menor o igual al 90%
Peso y dimensiones		Dimensiones: 340 mm × 300 mm × 150 mm, peso<9kg

V. Lista de paquetes

No.	Artículo	Cantidad
1	Máquina de prueba	1
2	Alambre de prueba de 5 m (rojo, negro)	1
3	Alambre de prueba de 5 m (amarillo, negro)	1
4	Cable de prueba de 20 m (verde, negro)	1
5	5m alambre de tierra	1
6	Cable de alimentación	1
7	Terminal	12
8	Clip de cocodrilo	12
9	10 un fusible	5
10	Papel de impresión	2
11	Rango USB	1
